1588v2 Pdelay_Resp_Follow_Up消息
1588v2 Pdelay_Resp_Follow_Up消息
报文格式

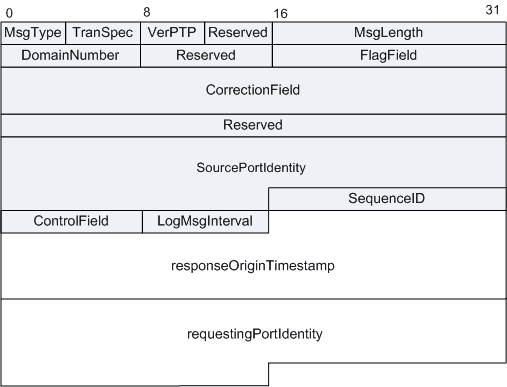

图1 Pdelay_Resp_Follow_Up消息格式
字段 | 长度 | 含义 |
---|---|---|
TranSpec | 4 bits | 传送相关。0表示PTP消息由1588协议使用1表示PTP消息由802.1as协议使用 |
MsgType | 4 bits | 表示消息类型。 |
Reserved | 4 bits | 保留字段。 |
VerPTP | 4 bits | 表示1588协议的版本。 |
MsgLength | 2 bytes | PTP消息的长度,即PTP消息的全部字节数目。计入字节始于报头的第一个字节,同时包含并收尾于任何尾标的最后一个字节,或是无尾标成员时收尾于消息的最后一个字节。 |
DomainNumber | 1 byte | 域编号,表示发送该消息时钟所属的域。 |
Reserved | 1 byte | 保留字段。 |
FlagField | 2 bytes | 标志域。 |
CorrectionField | 64 bits | 修正域,各报文都有,主要用在Sync报文中,用于补偿网络中的传输时延,E2E的频率同步。 |
Reserved | 32 bits | 保留字段。 |
SourcePortIdentity | 源端口标识符,发送该消息时钟的ID和端口号。 | |
SequenceID | 2 bytes | 序列号ID,表示消息的序列号,以及关联消息的对应关系。 |
ControlField | 1 byte | 控制域,由消息类型决定。 |
LogMsgInterval | 1 byte | 录入消息周期,PTP消息的发送时间间隔。 |
responseOriginTimestamp | 10 bytes | 响应源时间戳 |
requestingPortIdentity | 10 bytes | 请求端口标识 |
报文示例

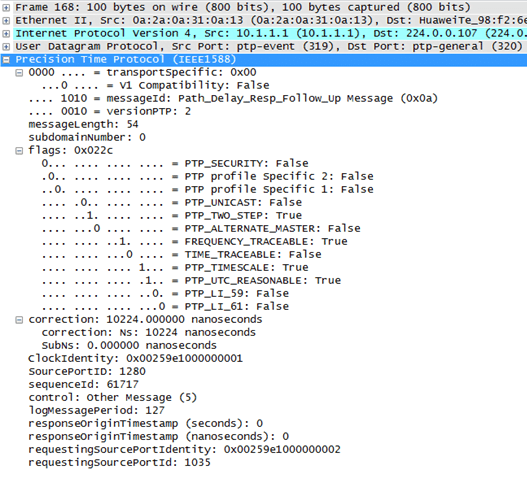

图2 基于UDP的Pdelay_Resp_Follow_Up消息

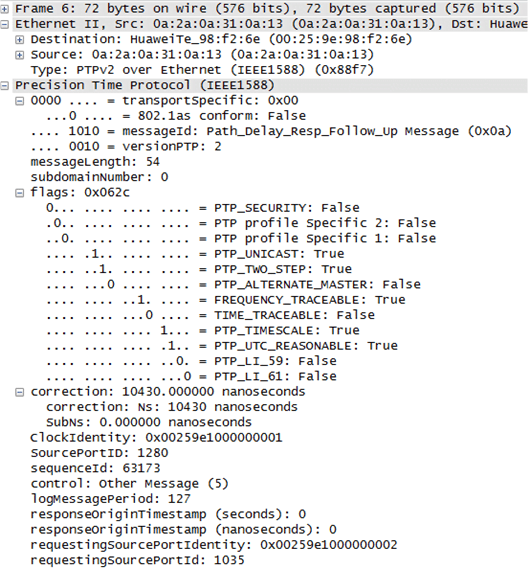

图3 基于以太的Pdelay_Resp_Follow_Up消息
参考标准
标准 | 描述 |
---|---|
IEEE 1588 V2 | Precision Clock Synchronization Protocol for Networked Measurement and Control Systems |
IEEE P1588™ D2.2 | Draft Standard for a Precision Clock Synchronization Protocol for Networked Measurement and Control Systems |
